轴承套设计,轴承套在机械设备中,最常见的零件,一般用来安装轴承,下面讲解,轴承套的简单设计方法.

　　设计方法1

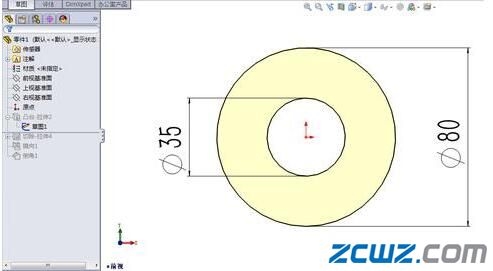

　　第一步:选择前视基准面,绘制草图,

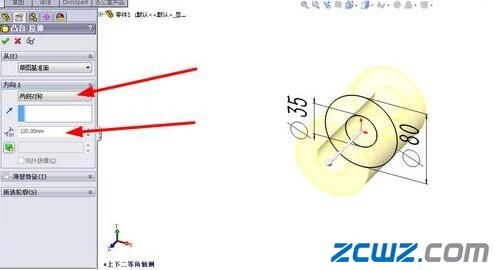

　　第二步:在特征栏选择"拉伸凸台/基体",选择"两侧对称",深度为120,确定,

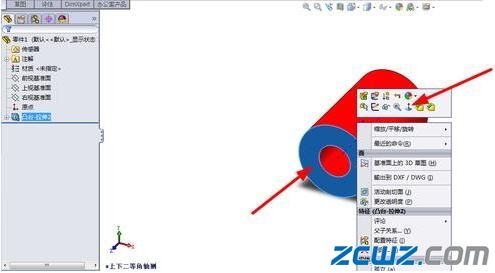

　　第三步:选择箭头指平面,并正视于,

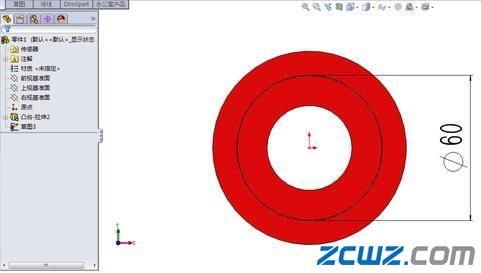

　　第四步:在草图栏选择"圆"命令,绘制草图,

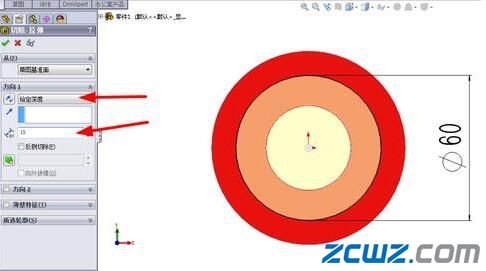

　　第五步:在特征栏选择"拉伸/切除",方向1选择"给定深度",深度为15,确定,

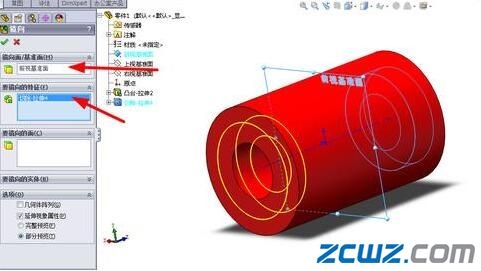

　　第六步:在特征栏选择"镜向",选择"上视基准面",要镜向的实体,选择"拉伸切除1",

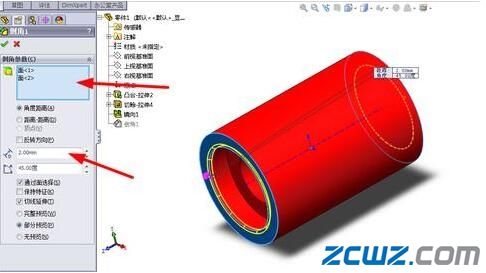

　　第七步:进行倒角2,如下图所示轴承套设计-SOLIDOWORKS入门到精通(28)

　　设计方法2

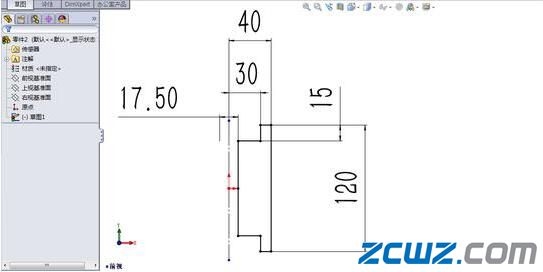

　　第一步:选择"前视基准面",绘制草图,

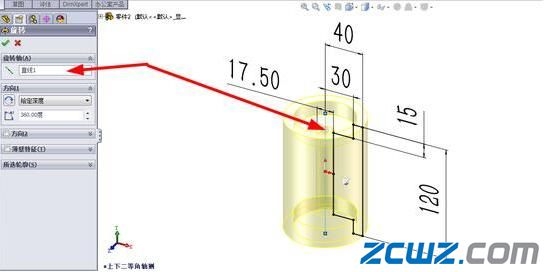

　　第二步:在特征栏选择"旋转凸台/基体"

　　第三步:进行倒角2,如下图所示
