滚动轴承的组合设计----轴承的配合(分享)

向心轴承和轴的配合、轴公差带代号

①凡对精度有较高要求的场合,应用j5、k5…代替j6、k6…。
②圆锥滚子轴承、角接触球轴承配合对游隙影响不大,可用k6、m6代替k5、m5。
③重载荷下轴承游隙应选大于0组。
④凡有较高精度或转速要求的场合,应选用h7(IT5)代替h8(IT6)等。
⑤IT6、IT7表示圆柱度公差数值。

圆柱孔轴承
运 转 状 态载荷状态深沟球轴承、调心球轴承和角接触球轴承圆柱、滚子轴承和圆锥滚子轴承调心滚子轴承公差带
说明举例轴承公称内径/mm
旋转的内圈载荷及摆动载荷一般通用机械、电动机、机床主轴、泵、内燃机、正齿轮传动装置、铁路机车车辆轴箱、破碎机等轻载荷≤18h5
>18~100≤40≤40j6①
>100~200>40~140>40~100k6①
>140~200>100~200m6①
正常载荷≤18j5 js5
>18~100≤40≤40k5②
>100~140>40~100>40~65m5②
>140~200>100~140>65~100m6
>200~280>140~200>100~140n6
>200~400>140~280p6
>280- 500r6
重载荷
>50~140>50~100n6

>140~200>100~140p6③

>200>140~200r6

>200r7
固定的内圈载荷静止轴上的各种轮子,张紧轮绳轮、振动筛、惯性振动器所有载荷所有尺寸f6 g6① h6 j6
仅有轴向载荷所有尺寸j6、js6
圆锥孔轴承
所有载荷铁路机车车辆轴箱装在退卸套上的所有尺寸h8(IT6)⑤④
一般机械传动装在紧定套上的所有尺寸h9(IT7)⑤④


轴孔公差带及其与轴承的配合

通用轴承的常用公差带

滚动轴承的组合设计----轴承的配合(分享)

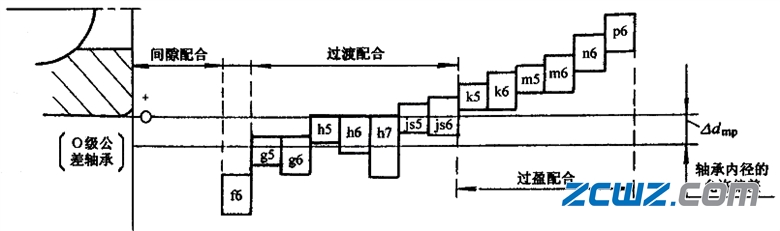

a) 通用轴承轴承与轴配合的常用公差带

滚动轴承的组合设计----轴承的配合(分享)

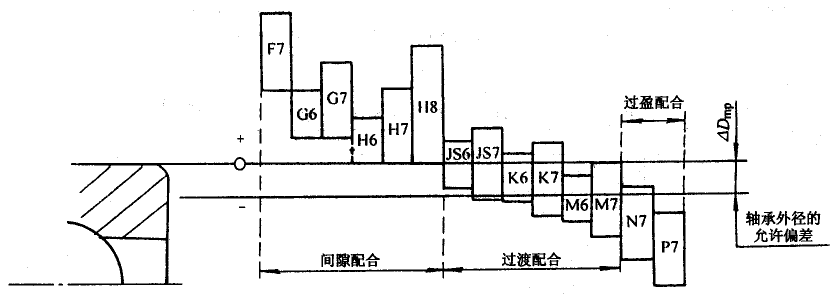

b) 通用轴承轴承与外壳孔配合常用公差带

关节轴承的常用公差带

滚动轴承的组合设计----轴承的配合(分享)

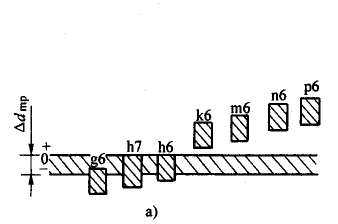

关节轴承与轴配合常用公差带
注:Δdmp为轴承内圈单一平面平均内径的偏差。

滚动轴承的组合设计----轴承的配合(分享)

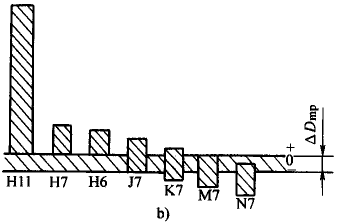

b)关节轴承与外壳孔配合常用公差带
注:ΔDmp为轴承外圈单一平面平均外径的偏差。


向心轴承和外壳孔的配合、孔公差带代号

①并列公差带随尺寸的增大从左至右选择,对旋转精度有较高要求时,可相应提高一个公差等级。
②不适用于剖分式外壳。

运转状态
载荷状态其他状况公差带①
说明举例球轴承滚子轴承
固定的外圈载荷一般机械、铁路机车车辆轴箱、电动机、泵、曲轴主轴承轻、正常重轴向易移动,可采用剖分式外壳H7、G7②
冲击轴向能移动,可采用整体或剖分式外壳J7、Js7
摆动载荷轻、正常
正常、重轴向不移动,采用整体式外壳K7
冲击M7
旋转的外圈载荷张紧滑轮、轮毂轴承J7K7
正常K7、M7M7、N7
N7、P7


推力轴承和轴的配合、轴公差带代号

①要求较小过盈时,可分别用j6、k6、m6代替k6、m6、n6。
②也包括推力圆锥滚子轴承、推力角接触球轴承。

运转状态
载荷状态推力球和推力滚子轴承推力调心滚子轴承②公差带
轴承公称内径/mm
仅有轴向载荷所有尺寸j6、js6
固定的轴圈载荷径向和轴向联合载荷
≤250
>250
j6 js6
旋转的轴圈载荷或摆动载荷

≤200
>200~400
>400
k6① m6 n6


推力轴承轴的配合、孔公差带代号

运转状态
载荷状态轴承类型公差带备注
仅有轴向载荷推力球轴承H8
推力圆柱、圆锥滚子轴承H7
推力调心滚子轴承
外壳孔与座圈间间隙为0.001D(D为轴承公称外径)
固定的座圈载荷径向和轴向联合载荷推力角接触球轴承、推力调心滚子轴承、推力圆锥滚子轴承H7
旋转的座圈载荷或摆动载荷K7普通使用条件
M7有较大径向载荷时


关节轴承与轴配合的公差带代号

注:内圈采用h6和h7配合时,轴颈需淬硬。

轴承类型
工作条件公差带
套圈滑动接触表面类型
非自润滑自润滑
向心关节轴承各种载荷,浮动支承h6,h7h6,g6
各种载荷,固定支承m6k6
角接触关节轴承各种载荷m6,n6m6
推力关节轴承
杆端关节轴承不定向载荷n6,p6m6,n6
一般条件h6,h7h6,g6


关节轴承与外壳孔配合的公差带代号

轴承类型
工作条件公差带
套圈滑动接触表面类型
非自润滑自润滑
向心关节轴承轻载荷浮动支承H6,H7H7
重载荷固定支承M7K7
轻合金外壳孔N7M7
角接触关节轴承各种载荷浮动支承J7J7
固定支承M7M7
推力关节轴承纯轴向载荷H11H11
联合载荷J7J7
