常用的三种直线运动导轨基本性能比较见表1。滚动直线导轨的运行速度已达300m/min。在欧美各国2/3以上的高速数控机床都采用了滚动直线导轨，已在各种现代机械设备中得到越来越广泛的应用。滚动功能部件皆以滚珠或滚柱为滚动体,常用的滚动功能部件有以下几种：

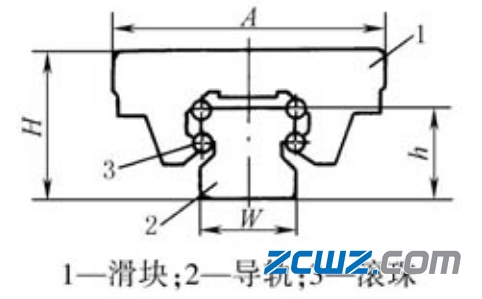

1、滚动直线导轨副

简图：

特点：滚动体与圆弧沟槽相接触,与点接触相比承载能力大,刚性好摩擦因数小,一般为0.002 ~0.005 ,仅为滑动导轨副的5%~2%,节省动力,可以承受上下左右四个方向的载荷。动、静摩擦差别很小。

磨损小，寿命长,安装、维修、润滑简便。允许运动速度为滑动导轨十倍以上，运动灵活、无冲击，在低速微量进给时,能很好地控制位置尺寸,不会发生空转打滑,并能实现超微米级精度的进给。

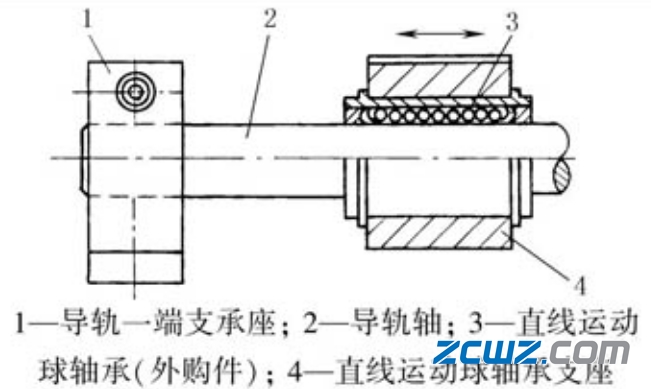

2、滚动直线导套副

简图：

特点：摩擦因数小，只有0.001~0.004，节省动力。微量移动灵活、准确，低速时无蠕动爬行。

精度高，行程长，移动速度快。具有自调整能力，可降低相配件加工精度。维修、润滑简便。

导轨与导套呈圆柱形，造价低，但滚动体与轴呈点接触，承载能力较小，适用于精度要求较高、载荷较轻的场合。

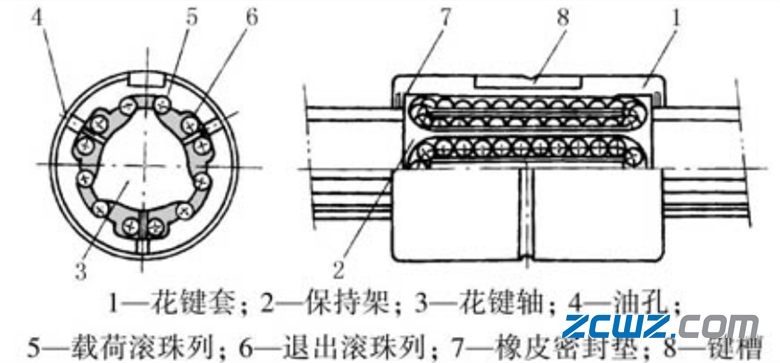

3、滚动花键副

简图：

特点：摩擦阻力极小，摩擦因数在0.002~0.003之间,可进行高速旋转或直线往复运动(速度可达100m/min以上)。摩擦阻力几乎与运动速度无关，在低速微动往复运动时,不会出现爬行现象。

可采用变换滚珠直径大小的办法施加预加载荷,消除正反转的间隙，以减少冲击和提高刚度及运动精度,承载能力高，寿命长，精度保持性好。

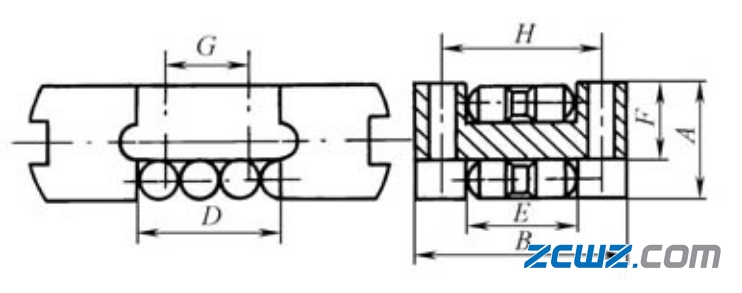

4、滚动导轨块

简图：

特点：滚动体为圆柱滚子，承载能力大约为球轴承的10倍以上摩擦因数小在0.005~0.01之间,且动静摩擦因数之差较小，对反复启动、停车、反向且频率较高机构可减少整机重量及动力消耗,无打滑。在重载或变载条件下可实现平稳运动。

灵敏度高,低速微调时控制准确,无爬行，滚动时导向性好,可提高机械随动性及定位精度。润滑系统简单,装拆、调整方便。不受床身长度限制,可根据承载大小选用多块导轨块广泛用于NC,CNC机床的平面直线运动机构中。
