1．锻模及胎模：

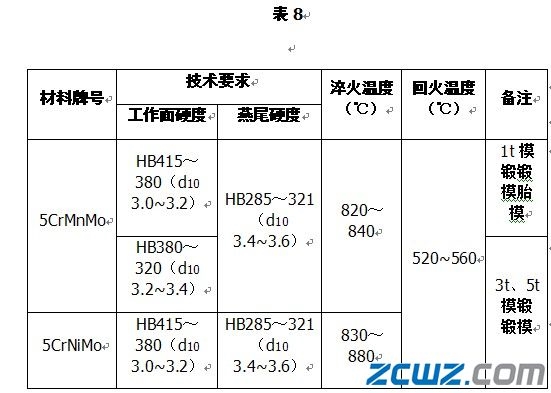

淬火

① 出油后立即装入准备好的回火炉中。

回火

① 5CrNiMo回火油冷。
说明：
⑴ 燕尾采用自行回火。淬火过程：小型模具（H≤250mm）全部入油5′～8′（中型、大型入油8′～12′）然后把燕尾提出油面，待油面燃烧时再浸入油中，反复2～3次使燕尾自行回火。中型模具H＝250～400mm，大型模具H＞400mm。
⑵ 出油温度为250～300℃，不得低于250℃，并准备一台350～400℃的回火炉，出油后立即入回火炉。

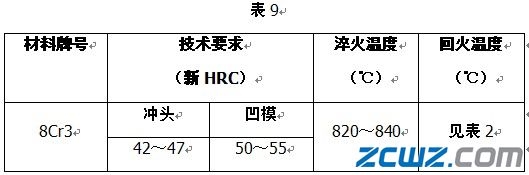

2．切边模

① 8Cr3预冷温度为～780℃。

回火

3. 锻模热处理注意事项：
⑴ 模具返修或翻新必须先进行退火以防开裂。
⑵ 模具淬火加热均要保护锻模，保护见示意图，其它模具均应用生铁屑及干燥木炭保护其工作面，以防脱碳，并将模具垫起50～100mm。
⑶ 淬火后均要及时回火。
⑷ 曲线中的保温时间＝模具高度×加热系数（分/mm）。“透”系指从炉膛到温起至工件各部颜色与炉膛颜色一致为止的持续时间。
