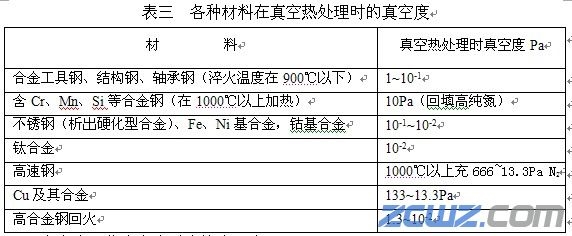

1、真空度：

在考虑工作真空度时应注意几点：
（1）在900℃以前，先抽0.1Pa以上高真空，以利脱气。
（2）10-1Pa进行加热，相当于1PPM以上纯度惰性气体，一般黑色金属就不会氧化。
（3）充入惰性气体时，如充133Pa，（50％N2+50％H2）的氮氢混合气体，其效果比10-2～10-3Pa真空还好。此时氧分压66.5Pa是安全的。
（4）真空度与钢表面光亮度有对应关系。
（5）一般10-3~133Pa真空范围内，真空度温差为±5℃，如气压上升，温度均匀性下降，所以充气压力应尽量可能低些。

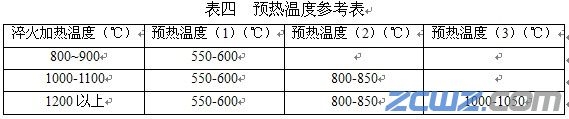

2、加热和预热温度：

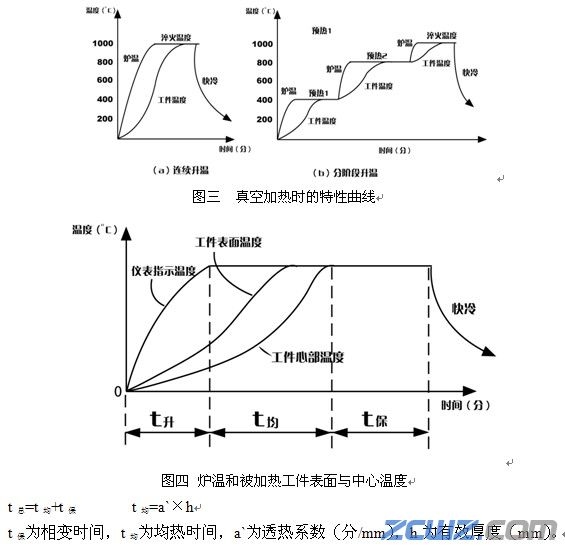

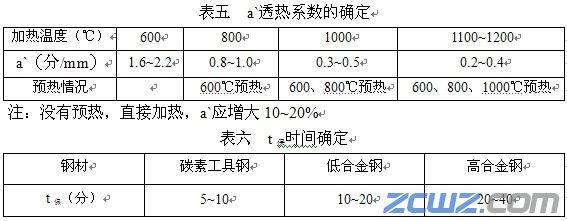

3、真空淬火加热时间
